Les Supports Antivibratoires

Les supports antivibratoires AMC-Mecanocaucho® Caoutchouc Métal sont des isolateurs ultra-robustes, spécialement conçus pour les machines stationnaires ou mobiles intégrant des éléments mobiles ou rotatifs générant des vibrations. Ils sont également adaptés aux environnements les plus exigeants, tels que les applications militaires et forestières. Les vibrations produites par une machine peuvent engendrer divers problèmes, notamment une réduction de sa durée de vie en raison de la fatigue des composants, ainsi que la transmission des vibrations aux structures environnantes non isolées, entraînant des nuisances sonores et vibratoires.

Forte de plus de 50 ans d’expertise, AMC-Mecanocaucho® a développé une gamme de supports caoutchouc métal capable de résoudre ces problématiques sur tous types de machines, qu’elles soient fixes ou mobiles. Ces solutions contribuent également à protéger les personnes et l’environnement des effets nuisibles du bruit et des vibrations.

Une gamme complète d’isolateurs

Une gamme complète d’isolateurs de vibrations AMC Mecanocaucho® de conception caoutchouc & métal nous permet de résoudre 99% des problèmes de vibrations dans tous les types d’applications industrielles, marines, ferroviaires, militaires, forestières, minières, agricoles, commerciales, institutionnelles, résidentiel etc., qu’ils soient mobiles ou stationnaires.

Solutions antivibratoires pour tous les besoins

Si vous êtes à la recherche de l’un de ces produits pour le contrôle des vibrations et que nous ne l’avons pas en inventaire, il nous fera un grand plaisir de le trouver pour vous ou simplement le développer pour vos besoins : isolateur de vibrations, isolateur antivibrations, isolateur antivibratoire, isolateur en caoutchouc, isolateur sismique, isolateur antisismique, isolateur parasismique, isolateur sandwich, isolateur de cisaillement, isolateur de nivèlement, isolateur de choc, isolateur intercalé, isolateur à cloche, isolateur de basse fréquence, isolateur de moyenne fréquence, isolateur de haute fréquence, isolateur à grande déflexion, isolateur de vibrations industriel, isolateur de machinerie, isolateur à boulonnage central, isolateur deux pièces, isolateur cylindrique, amortisseur de vibrations, plot antivibrations, silent-bloc, support de moteur, support marin, coussin antivibrations, élément de caoutchouc, plaques antivibrations, tapis antivibrations, etc.

Catalogue complet         Demande d’un dessin technique

Toute machine dont la conception incorpore des éléments mobiles ou rotatifs produit un déséquilibre connu sous le nom de vibration. Cette vibration produite par une machine entraine différents problèmes, tels que la diminution de la durée de vie utile de la propre machine en raison de la fatigue de ses composants, ainsi que la transmission de cette vibration à d’autres structures voisines non isolées, donnant lieu à des problèmes de transmission de bruit et de vibrations. AMC Mecanocaucho® a développé depuis plus de 40 ans une gamme d’antivibratoires caoutchouc métal qui peut résoudre des problèmes tels que ceux déjà décrits sur tout type de machines, mobiles ou stationnaires. Et par la même occasion, protéger les personnes et l’environnement de l’effet nocif que produisent les bruits et les vibrations.

Nos produits peuvent être notamment utilisés dans les secteurs suivants :

  • Génération d’énergie électrique
  • Équipement de ventilation
  • Compression d’air
  • Pompage de liquides
  • Véhicules industriels
  • Machines-outils
  • Équipements de propulsion et auxiliaires marins
  • Machines BTP et agricoles
  • Isolation acoustique d’édifice, etc.

Isolateurs caoutchouc métal par produit

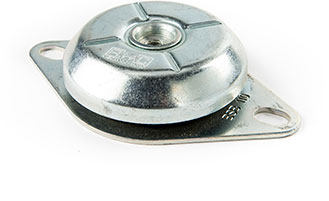

BSB         Demande d’un dessin technique

Les supports antivibratoires BSB AMC-Mecanocaucho® sont conçus pour fonctionner en compression-cisaillement, garantissant un équilibre optimal entre raideur et stabilité horizontale. Ces supports moteurs sont particulièrement adaptés aux applications nécessitant une stabilité accrue de la suspension vibratoire, comme l’isolement de machines rotatives et mobiles exposées à des chocs, des écoulements d’huile ou de diesel, ainsi qu’aux conditions climatiques difficiles. Leur conception intègre une butée intérieure anti-arrachement, empêchant le caoutchouc de travailler en traction et limitant les mouvements verticaux ascendants. Pour des applications où l’isolation vibratoire est primordiale, il est recommandé d’opter pour la gamme BRB AMC-Mecanocaucho® de type BRB.

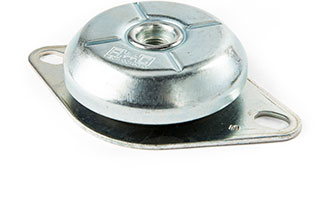

BRB         Demande d’un dessin technique

Les supports antivibratoires BRB AMC-Mecanocaucho® utilisent une technologie de compression-cisaillement et se distinguent par une hauteur accrue, offrant ainsi une plus grande élasticité et une fréquence propre plus basse. Cette gamme est idéale pour les applications où l’isolation vibratoire est une priorité. Les supports antivibratoires de type cloche BRB sont particulièrement recommandés pour les équipements rotatifs et mobiles, tels que les groupes électrogènes, soumis à des chocs, à l’écoulement d’huile ou de diesel et aux intempéries.

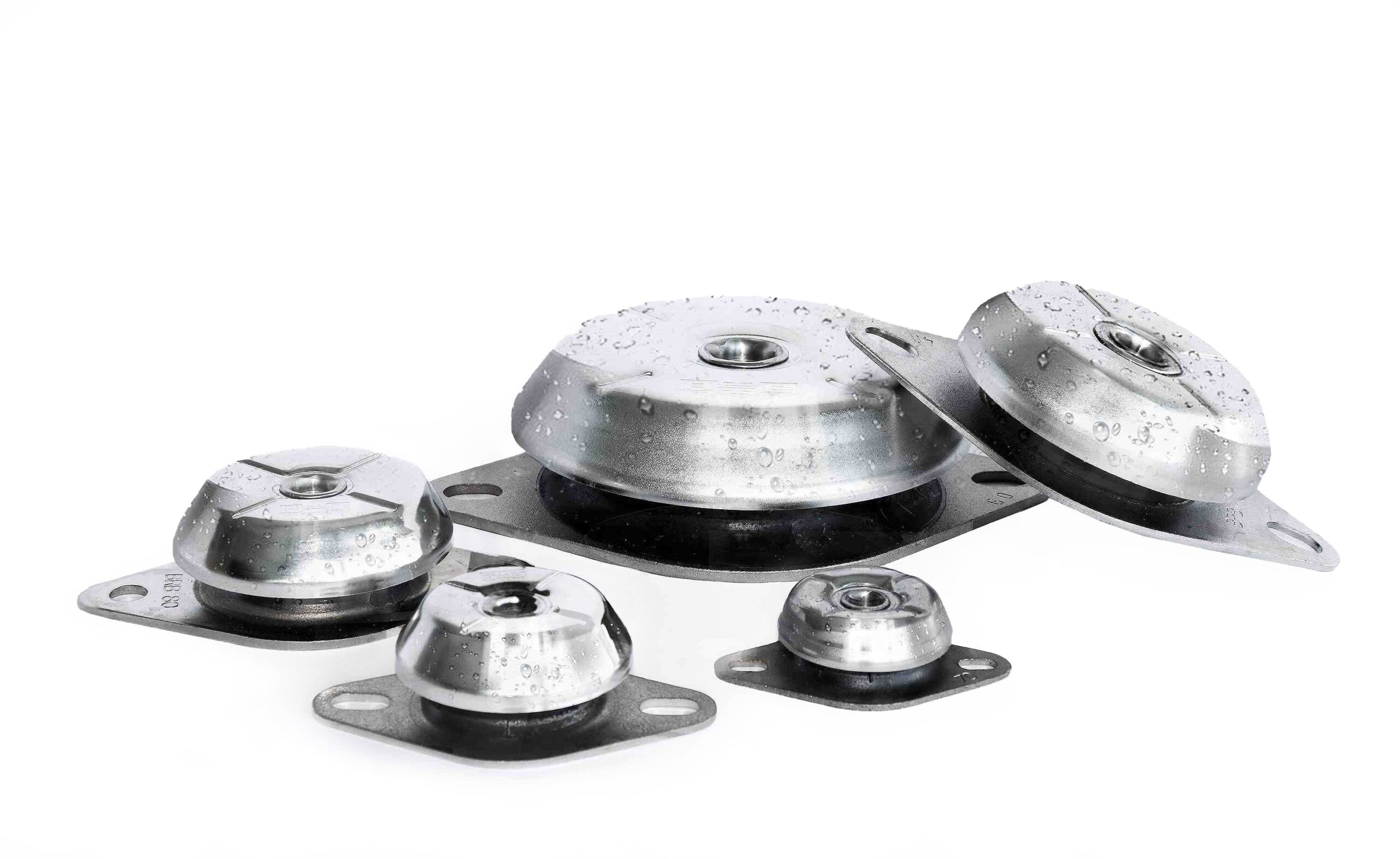

BRB-X         Demande d’un dessin technique

Les supports antivibratoires BRB-X AMC-Mecanocaucho®, fabriqués en acier inoxydable, conservent les avantages des modèles BRB. Leur conception en acier inoxydable garantit une excellente résistance face aux agents chimiques, notamment l’acide sulfurique, ainsi qu’à l’atmosphère marine, ce qui en fait une solution idéale pour les industries alimentaires, papetières et du bâtiment. Leur hauteur optimisée assure une meilleure élasticité et une fréquence propre plus basse, renforçant ainsi l’efficacité de l’isolation vibratoire. Idéals pour les machines rotatives et mobiles, ces supports sont spécifiquement conçus pour résister aux chocs, aux projections d’huile ou de diesel, ainsi qu’aux environnements salins et alimentaires.

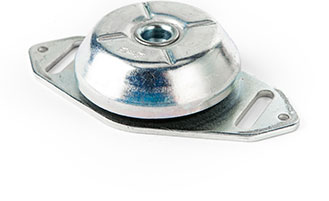

BRT         Demande d’un dessin technique

Les supports antivibratoires BRT AMC-Mecanocaucho® sont développés pour fonctionner en compression-cisaillement, garantissant une stabilité horizontale optimale. Leur conception les rend particulièrement adaptés à une utilisation comme stabilisateurs d’armoires électriques. Grâce à leur géométrie spécifique et à leur système anti-arrachement, ils assurent un excellent maintien vertical. La cloche supérieure intègre des lignes en croix, renforçant la raideur structurelle et facilitant l’évacuation des liquides, tels que les huiles industrielles.

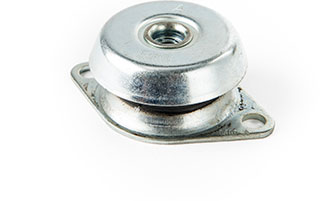

MD         Demande d’un dessin technique

Les supports antivibratoires MD AMC-Mecanocaucho® adoptent une architecture similaire aux BSB et BRB, avec l’avantage d’une capacité d’amortissement supérieure. Leur mélange spécifique garantit un haut niveau d’isolation antivibratoire et une grande stabilité des équipements suspendus. Une cloche métallique protège le support des projections d’huile, tandis qu’un traitement électrolytique assure une protection contre la corrosion et respecte la norme RoHS. Une butée intérieure anti-arrachement empêche le caoutchouc de travailler en traction, limitant les mouvements ascendants. Ces supports sont idéaux pour les petits moteurs diesel 1, 2 et 3 cylindres, particulièrement sujets aux déséquilibres dus aux cycles de combustion.

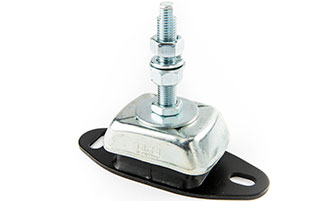

MF         Demande d’un dessin technique

Les supports antivibratoires MF AMC-Mecanocaucho® sont spécialement conçus pour les applications mobiles, grâce à leur robustesse exceptionnelle. Leur conception unique offre trois niveaux de raideur distincts selon les axes : très souple sur l’axe vertical, plus rigide sur l’axe longitudinal, et encore plus souple sur l’axe latéral, garantissant ainsi une meilleure isolation vibratoire sur cet axe. Ils sont particulièrement recommandés pour l’isolement des machines rotatives et mobiles exposées aux chocs, aux fuites d’huile et de gazole. Idéals pour les moteurs de propulsion marine.

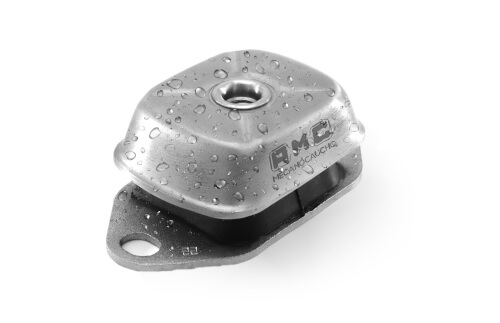

MF-X         Demande d’un dessin technique

Les supports antivibratoires MF-X AMC-Mecanocaucho®, fabriqués en acier inoxydable, conservent les caractéristiques des MF tout en offrant une résistance accrue à la corrosion. Leur conception en acier inoxydable garantit une excellente résistance face aux agents chimiques, notamment l’acide sulfurique, ainsi qu’à l’atmosphère marine, ce qui en fait une solution idéale pour les industries alimentaires, papetières et du bâtiment. Leur architecture à rigidité spécifique selon les axes permet de réduire les fréquences propres de roulis sur les moteurs, améliorant ainsi leur stabilité. Ces supports sont particulièrement adaptés aux machines rotatives et mobiles soumises aux chocs, aux fuites d’huile et de gazole. Idéals pour les moteurs de propulsion marine.

Marin XD         Demande d’un dessin technique

Les supports antivibratoires Marin-XD AMC-Mecanocaucho® sont conçus pour les applications mobiles nécessitant un isolement vibratoire optimal. Leur design spécifique permet d’obtenir une raideur axiale et radiale très basse, idéale pour les moteurs fonctionnant à bas régime. Les parties métalliques, solides et durables, intègrent un système anti-arrachement, leur permettant de résister aux forces en traction. Grâce à leur faible raideur verticale, ces supports sont parfaits pour les moteurs 3 cylindres tournant à bas régime. Le nivellement maximal est de 3mm; pour des ajustements plus importants, il est recommandé d’utiliser des SHIM sous l’isolateur.

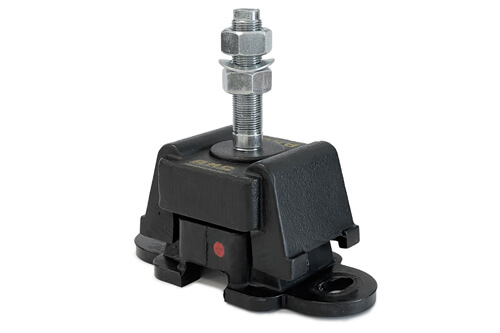

Marin-XT         Demande d’un dessin technique

Les supports antivibratoires Marin-XT AMC-Mecanocaucho® sont conçus pour les applications mobiles nécessitant un isolement vibratoire optimal. Leur design spécifique permet d’obtenir une raideur axiale et radiale très basse, idéale pour les moteurs fonctionnant à bas régime. Les parties métalliques, solides et durables, intègrent un système anti-arrachement, leur permettant de résister aux forces en traction. Grâce à leur faible raideur verticale, ces supports sont parfaits pour les moteurs 3 cylindres tournant à bas régime. Le nivellement maximal est de 3mm; pour des ajustements plus importants, il est recommandé d’utiliser des SHIM sous l’isolateur.

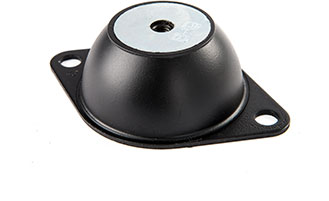

DRD         Demande d’un dessin technique

Les supports antivibratoires DRD AMC-Mecanocaucho® offrent une grande élasticité aussi bien en radial qu’en axial, les rendant parfaits pour les machines générant des vibrations sur les trois axes. Leur conception interne est similaire à celle des DSD, mais avec une élasticité plus grande, permettant un degré d’isolation supérieur lorsque nécessaire. Les parties métalliques sont protégées contre la corrosion grâce à un traitement électrolytique, garantissant une résistance aux conditions climatiques extrêmes. La dureté du caoutchouc est gravée directement sur les parties métalliques et plusieurs options sont disponibles : 45Sh, 60Sh et 75Sh. Ces supports sont principalement destinés aux applications stationnaires.

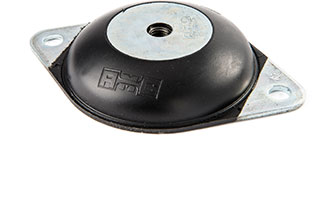

DSD         Demande d’un dessin technique

Les supports antivibratoires DSD AMC-Mecanocaucho® offrent une élasticité exceptionnelle à la fois radiale et axiale, les rendant idéaux pour les machines générant des vibrations horizontales. Leur conception repose sur deux armatures métalliques en acier : une armature supérieure circulaire dotée d’un trou avec écrou pour la fixation sur la machine et le châssis, et une armature inférieure elliptique équipée de deux oreilles pour une fixation sécurisée au sol. Ces deux armatures sont reliées par une masse en caoutchouc en forme de coupole, garantissant une absorption efficace des vibrations, quel que soit leur axe. Principalement destinés aux applications stationnaires, ces supports sont également disponibles avec une coupole de protection contre les égouttements de liquides et les rayons UV, assurant une durabilité accrue.

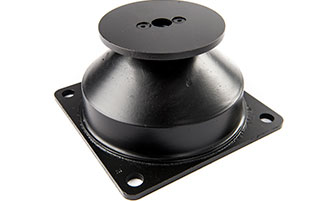

SN         Demande d’un dessin technique

Les supports antivibratoires SN AMC-Mecanocaucho® sont polyvalents et adaptés à diverses applications, notamment dans le domaine maritime. Ils sont particulièrement recommandés pour les moteurs marins et les petits bateaux de pêche dont la fréquence d’excitation est inférieure ou proche de 1000 tr/min. En dehors du secteur naval, ces supports peuvent être utilisés dans de nombreuses installations industrielles nécessitant une isolation vibratoire performante. Conçus principalement pour des applications stationnaires, ils assurent une réduction efficace des vibrations, contribuant ainsi à améliorer la durabilité des équipements et le confort acoustique.

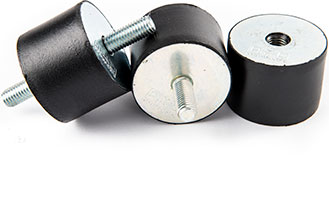

Plot Cylindrique         Demande d’un dessin technique

Les supports antivibratoires Plots Cylindriques AMC-Mecanocaucho® sont conçus pour des montages flexibles et répondre à divers besoins, notamment en suspension élastique pour une isolation vibratoire des machines et équipements mécaniques. Leur structure comprend une pièce centrale en caoutchouc relié à deux armatures métalliques parallèles aux extrémités, permettant une fixation avec 2 écrous (Type A), 2 vis (Type C), ou une combinaison des deux (Type B). Selon l’application, le caoutchouc peut être cylindrique, garantissant une meilleure capacité de charge, ou en forme de diabolo, favorisant une élasticité accrue dans toutes les directions. Ces supports sont également disponibles en différentes variantes de caoutchouc et en silicone, sous réserve d’un minimum de commande selon les dimensions.

Plot Cylindrique Acier Inoxydable         Demande d’un dessin technique

Les supports antivibratoires Plots Cylindriques en Acier Inoxydable AMC-Mecanocaucho® sont conçus pour des montages flexibles et répondre à divers besoins, notamment en suspension élastique pour une isolation vibratoire des machines et équipements mécaniques. Leur structure comprend une pièce centrale en caoutchouc relié à deux armatures métalliques parallèles aux extrémités, permettant une fixation avec 2 écrous (Type A), 2 vis (Type C), ou une combinaison des deux (Type B). Selon l’application, le caoutchouc peut être cylindrique, garantissant une meilleure capacité de charge, ou en forme de diabolo, favorisant une élasticité accrue dans toutes les directions. Ces supports sont également disponibles en différentes variantes de caoutchouc et en silicone, sous réserve d’un minimum de commande selon les dimensions.

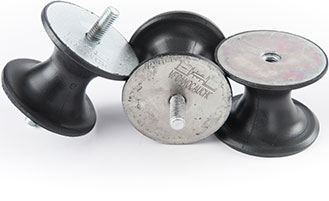

Plot Cylindrique Diabolo         Demande d’un dessin technique

Les supports antivibratoires Plots Cylindriques Diabolo AMC-Mecanocaucho® sont conçus pour des montages flexibles et répondre à divers besoins, notamment en suspension élastique pour une isolation vibratoire des machines et équipements mécaniques. Leur structure comprend une pièce centrale en caoutchouc relié à deux armatures métalliques parallèles aux extrémités, permettant une fixation avec 2 écrous (Type A), 2 vis (Type C), ou une combinaison des deux (Type B). Selon l’application, le caoutchouc peut être cylindrique, garantissant une meilleure capacité de charge, ou en forme de diabolo, favorisant une élasticité accrue dans toutes les directions. Ces supports sont également disponibles en différentes variantes de caoutchouc et en silicone, sous réserve d’un minimum de commande selon les dimensions

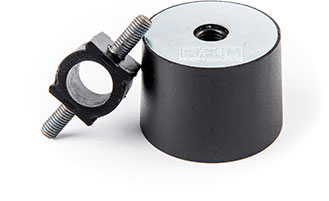

Plots Cylindriques Trapézoïdaux & Annulaires         Demande d’un dessin technique

Les supports antivibratoires Plot Cylindrique Trapézoïdal & Annulaire AMC-Mecanocaucho® sont conçus pour des montages flexibles et répondre à divers besoins, notamment en suspension élastique pour une isolation vibratoire des machines et équipements mécaniques. Leur structure comprend une pièce centrale en caoutchouc relié à deux armatures métalliques parallèles aux extrémités, permettant une fixation avec 2 écrous (Type A), 2 vis (Type C), ou une combinaison des deux (Type B). Selon l’application, le caoutchouc peut être cylindrique, garantissant une meilleure capacité de charge, ou en forme de diabolo, favorisant une élasticité accrue dans toutes les directions. Ces supports sont également disponibles en différentes variantes de caoutchouc et en silicone, sous réserve d’un minimum de commande selon les dimensions

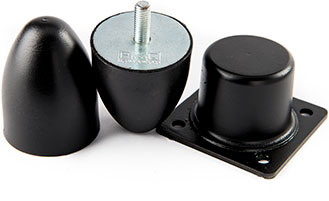

Butée         Demande d’un dessin technique

Les supports antivibratoires Butée AMC-Mecanocaucho® sont conçus pour limiter les déplacements de pièces en mouvement et absorber les chocs, évitant ainsi les impacts bruyants et les détériorations prématurées. Grâce à l’utilisation du caoutchouc, ces butées éliminent efficacement les nuisances sonores et prolongent la durée de vie des équipements. Deux types de butées sont proposés : Butée simple : dotée d’une surface plane en caoutchouc, elle offre une absorption immédiate du choc sans prolonger excessivement la course de l’élément en mouvement. Butée progressive : avec une structure conique, elle assure un contact progressif et une absorption d’énergie optimisée, réduisant ainsi l’intensité du choc sans effort excessif. Ces supports sont particulièrement adaptés aux applications impliquant des chocs répétés et périodiques.

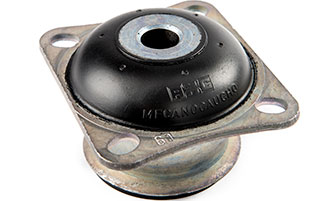

Cône         Demande d’un dessin technique

Les supports antivibratoires Cône AMC-Mecanocaucho® garantissent une stabilité optimale en empêchant l’inclinaison des éléments suspendus tout en réduisant efficacement la transmission des vibrations et du bruit à la structure environnante. Ils peuvent être équipés de rondelles de butée et de centrage, permettant d’éviter toute déformation excessive, même sous des charges extrêmes. De plus, ces rondelles protègent le caoutchouc naturel contre le vieillissement dû à l’ozone, les chocs métalliques et les fuites d’huile. Les supports de type Cône présentent des courbes de déformation relativement linéaires, s’adaptant progressivement à l’augmentation de la charge. Ils peuvent supporter des charges exceptionnelles jusqu’à trois fois la charge maximale admissible. Certaines variantes intègrent des alvéoles, permettant d’ajuster la rigidité selon l’axe longitudinal ou latéral, en fonction de leur positionnement dans l’environnement d’utilisation.

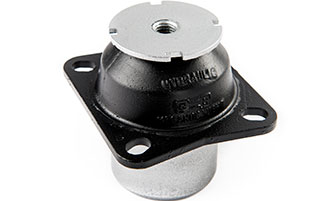

Hydraulique         Demande d’un dessin technique

Les supports antivibratoires Hydrauliques AMC-Mecanocaucho® combinent un ressort et un amortisseur hydraulique en un seul élément, permettant d’obtenir un support antivibratoire aux caractéristiques dynamiques ajustables en fonction des besoins spécifiques de chaque application. Leur conception inclut un système antirebond interne, empêchant le caoutchouc de travailler en traction et limitant ainsi les mouvements verticaux ascendants. Grâce à leurs parties métalliques robustes et épaisses, ces supports sont parfaitement adaptés aux applications mobiles, assurant une grande résistance aux charges dynamiques. Les composants métalliques bénéficient d’un traitement anticorrosion, conforme aux normes RoHS, garantissant une durabilité accrue même dans les environnements exposés aux intempéries. De plus, l’architecture interne du support a été optimisée avec un système de fixation métallique adhérant parfaitement au caoutchouc, empêchant toute fuite du fluide hydraulique en cas de surcharges importantes.

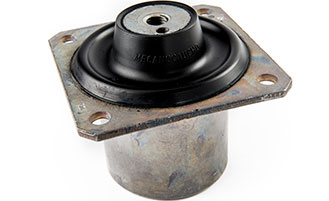

Hydrocône         Demande d’un dessin technique

Les supports antivibratoires Hydrocône AMC-Mecanocaucho® combinent les atouts des supports coniques et des supports hydrauliques pour offrir une solution performante en matière d’absorption des vibrations et de stabilité des ensembles suspendus. Grâce à leur dispositif hydraulique intégré, ils bénéficient d’une faible raideur verticale et d’une excellente dissipation d’énergie, tandis que leur structure conique assure une forte raideur radiale, garantissant ainsi une stabilité optimale. En les sélectionnant avec une élasticité supérieure aux supports coniques traditionnels, ils permettent un taux d’atténuation vibratoire accru. Le piston hydraulique joue également un rôle de dispositif anti-arrachement, limitant l’amplitude des mouvements en traction et offrant une résistance adaptée aux charges dynamiques des applications mobiles. De plus, une butée de fin de course intégrée assure une deuxième phase d’absorption en cas de surcharge. Enfin, les parties métalliques bénéficient d’un traitement anticorrosif garantissant une résistance optimale aux environnements agressifs.

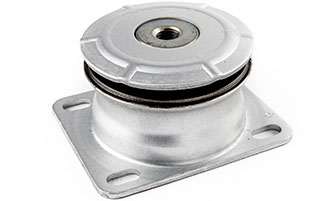

Cône à Bride         Demande d’un dessin technique

Les supports antivibratoires Cônes à Bride AMC-Mecanocaucho® sont spécialement conçus pour offrir une grande élasticité axiale sous charges élevées. Grâce à leur élastomère à faible raideur dynamique, ils permettent d’atteindre de faibles fréquences propres, améliorant ainsi l’isolation vibratoire tout en assurant une excellente stabilité de l’ensemble suspendu. La raideur radiale étant supérieure à la raideur axiale, ces supports sont idéals pour les applications nécessitant une stabilité horizontale élevée. Le modèle Cône 100 inclut un niveleur intégré, permettant d’aligner facilement les axes de transmission sans accessoires supplémentaires. Il est également doté d’un système anti-rupture à traction et d’une structure métallique renforcée, ce qui en fait une solution particulièrement adaptée aux environnements soumis à des chocs importants.

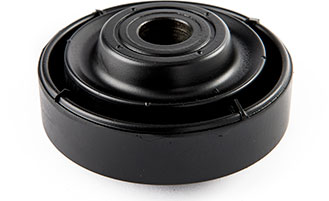

CB         Demande d’un dessin technique

Les supports antivibratoires CB AMC-Mecanocaucho® sont conçus pour être installés par paires, face à face, avec une vis traversante et des rondelles aux extrémités. Leur structure intègre une bride métallique extérieure qui protège l’élément antivibratoire contre les frottements, évitant ainsi tout usinage complexe pour leur installation. Une simple découpe au laser des parties métalliques suffit. Ces supports offrent une élasticité supérieure dans le sens radial par rapport au sens axial, ce qui est particulièrement bénéfique pour les machines nécessitant une isolation efficace des vibrations radiales. Une installation en face à face permet d’obtenir les caractéristiques d’élasticité suivantes : Déplacement vertical : ±6 mm et horizontal : ±3mm. Neuf modèles de CB sont disponibles avec différentes duretés, offrant une capacité de charge statique allant de 8kg à 2000kg par support. Les parties métalliques sont recouvertes de caoutchouc, renforçant ainsi leur résistance à la corrosion.

TF         Demande d’un dessin technique

Les supports antivibratoires TF AMC-Mecanocaucho® sont composés de deux pièces moulées symétriques, spécialement conçues pour fonctionner en traction et en compression avec des coefficients de raideur identiques. Grâce à leur montage sécurisé avec des rondelles métalliques, ils assurent une fixation fiable. Ils sont pré-comprimés directement dans le châssis de la machine, l’épaisseur du châssis déterminant ainsi le niveau de pré-compression du support. Ce type d’antivibratoire est idéal pour les applications impliquant de fortes charges dynamiques et un contrôle précis des mouvements, notamment dans : les cabines de véhicules spécialisés (forestiers, miniers, hors route, etc.) Les moteurs diesel soumis à des vibrations intenses. En plus d’une stabilité optimale, ces supports garantissent une excellente atténuation des chocs et des vibrations. Cinq modèles sont disponibles avec différentes duretés, offrant une capacité de charge allant de 80kg à 1700kg.

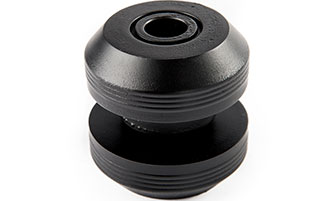

SCH         Demande d’un dessin technique

Les supports antivibratoires SCH AMC-Mecanocaucho® sont constitués de deux éléments en caoutchouc, dont l’un intègre un tube métallique interne servant de guide pour la vis de fixation. Installée en pré-compression sur le châssis de la machine, leur épaisseur “T” définit le niveau de pré-compression appliqué. Conçus pour les applications impliquant de fortes charges dynamiques, ils garantissent un excellent contrôle du mouvement. Ils sont particulièrement adaptés aux cabines et moteurs diesel des véhicules tout-terrain, forestiers et miniers. Offrant une bonne stabilité et une absorption efficace des vibrations de haute fréquence et des chocs, ils restent néanmoins moins performants que les modèles de la série CB ou TF.

SCHR         Demande d’un dessin technique

Les supports antivibratoires SCHR AMC-Mecanocaucho® sont constitués de deux éléments en caoutchouc, dont l’un intègre un tube métallique interne servant de guide pour la vis de fixation. Installée en pré-compression sur le châssis de la machine, leur épaisseur “T” définit le niveau de pré-compression appliqué. Une bride anti-cisaillement renforce la structure en protégeant la section en caoutchouc insérée dans le châssis. Conçus pour les applications impliquant de fortes charges dynamiques, ils garantissent un excellent contrôle du mouvement. Ils sont particulièrement adaptés aux cabines et moteurs diesel des véhicules tout-terrain, forestiers et miniers. Offrant une bonne stabilité et une absorption efficace des vibrations de haute fréquence et des chocs, ils restent néanmoins moins performants que les modèles de la série CB ou TF.

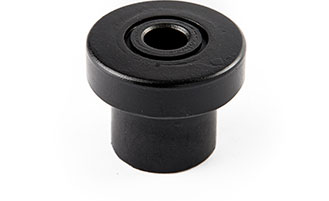

SCB         Demande d’un dessin technique

Les supports antivibratoires SCB AMC-Mecanocaucho® fonctionnent en compression, leur conception et leur installation permettant d’éviter les rebonds pour garantir une fixation sécurisée. Ils se distinguent par leur facilité d’installation, leur coût économique et leur compatibilité avec un large éventail de charges. Une rondelle située sous l’isolateur sert de butée pour renforcer la sécurité. Ces supports sont particulièrement recommandés pour des applications nécessitant un dispositif de protection fiable.

SCBR         Demande d’un dessin technique

Les supports antivibratoires SCBR AMC-Mecanocaucho® fonctionnent en compression, leur conception et leur installation permettant d’éviter les rebonds pour garantir une fixation sécurisée. Ils se distinguent par leur facilité d’installation, leur coût économique et leur compatibilité avec un large éventail de charges. Une rondelle située sous l’isolateur sert de butée pour renforcer la sécurité. Une bride anti-cisaillement renforce la structure en protégeant la section en caoutchouc insérée dans le châssis. Ces supports sont particulièrement recommandés pour des applications nécessitant un dispositif de protection fiable.

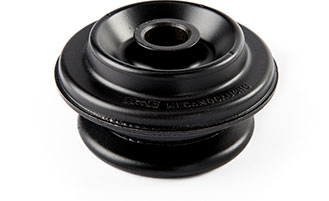

Support de Cabine         Demande d’un dessin technique

Les supports antivibratoires Support de Cabine AMC-Mecanocaucho® sont constitués de deux armatures métalliques reliées par un caoutchouc à haute résilience, assurant une isolation vibratoire optimale. Une section spécifique absorbe efficacement les chocs et les charges dynamiques, limitant ainsi les mouvements des cabines ou autres éléments suspendus soumis à des impacts transitoires. Les parties métalliques sont traitées contre la corrosion, les rendant adaptées aux environnements marins et terrestres conformes à la directive RoHS. Disponibles dans différentes compositions de caoutchouc, ces supports peuvent être optimisés selon la charge et la fréquence vibratoire. Notre équipe technique peut vous accompagner pour répondre aux exigences du test ROPS dans le domaine des machines BTP.

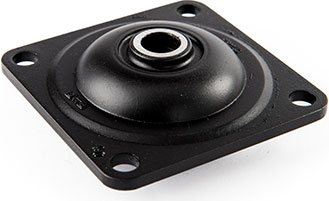

NP         Demande d’un dessin technique

Les supports antivibratoires NP AMC-Mecanocaucho® sont constitués d’une bride métallique et d’un tube en acier, tous deux solidement adhérer à un caoutchouc a haute résistance. Pour assurer une installation sécurisée, ils doivent être montés avec des rondelles de sécurité placées au-dessus et en dessous de l’isolateur. Ce type de fixation garantit une capacité de charge équivalente en traction et en compression. Les rondelles jouent un rôle de dispositif anti-arrachement, assurant ainsi une fixation extrêmement sûre. Nous recommandons l’utilisation de la rondelle de référence AMC : 608074 (76 x 16,5 x 5 mm). La bride est équipée de quatre trous de fixation, tandis que le tube interne supporte un couple de serrage maximal de 120N/mm.

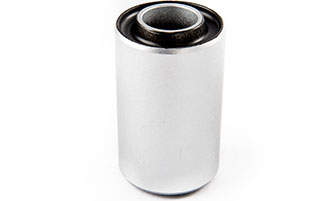

Articulation         Demande d’un dessin technique

Les supports antivibratoires Articulation AMC-Mecanocaucho® sont constitués de deux tubes en acier concentriques, reliés par un caoutchouc vulcanisé à double adhésion. Grâce à la précontrainte appliquée sur le tube extérieur, ces supports offrent une résistance élevée aux charges importantes, aussi bien dans le plan radial et axial que dans les angles de torsion. Ces supports sont particulièrement adaptés aux structures robustes nécessitant sécurité et confort, comme les cabines d’opérateurs basculantes facilitant l’accès aux composants mécaniques. Idéaux pour les équipements hors route, forestiers et miniers.

Articulation Excentrique         Demande d’un dessin technique

Les supports antivibratoires Articulation Excentrique AMC-Mecanocaucho® reposent sur un principe de deux tubes désaxés : le centre de la bague interne ne coïncide pas avec celui de la bague externe. Cette conception confère une flexibilité accrue dans la direction de la charge principale qui est verticale, tout en assurant un contrôle optimal dans les autres directions. Le résultat est un excellent amortissement et une isolation vibratoire efficace. Ces supports sont particulièrement adaptés aux structures robustes nécessitant sécurité et confort, comme les cabines d’opérateurs basculantes facilitant l’accès aux composants mécaniques. Idéaux pour les équipements hors route, forestiers et miniers.

SH         Demande d’un dessin technique

Les supports antivibratoires SH AMC-Mecanocaucho® se composent d’un élément circulaire intégrant deux disques métalliques internes et deux bases carrées externes munies de quatre trous pour une fixation mécanique sécurisée. Conçus pour supporter de lourdes charges statiques ainsi que des surcharges ponctuelles en compression, ils offrent une faible déflexion statique et une raideur radiale plus souple. Développés pour des applications impliquant des charges permanentes importantes, comme les concasseurs de pierre, ces supports sont disponibles en trois modèles avec des duretés variant de 45Sh à 70Sh selon les différents modèles, couvrant des capacités de charge statique de 2 à 40 tonnes métriques par isolateur.

VD         Demande d’un dessin technique

Les supports antivibratoires VD AMC-Mecanocaucho® utilisent l’élastomère en compression-cisaillement. Leur conception intègre deux pièces métalliques facilitant leur montage grâce à deux vis intégrées. Leur architecture en forme de “V” permet d’obtenir de grandes déflexions statiques sous de faibles charges, réduisant ainsi la fréquence propre, ce qui les rend idéaux pour les moteurs fonctionnant principalement au ralenti. Chaque support est conçu avec trois raideurs différentes selon les axes X, Y et Z, permettant un réglage optimal des caractéristiques du système suspendu pour une isolation vibratoire efficace. Ils peuvent également être inclinés pour une stabilité supplémentaire. Pour ce type d’installation, nous vous recommandons de consulter notre département technique afin de valider le choix du modèle.

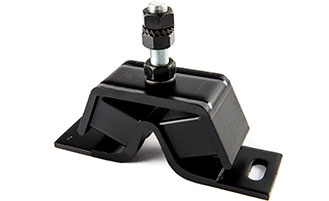

Marin V         Demande d’un dessin technique

Les supports antivibratoires Marin V AMC-Mecanocaucho® fonctionnent également en compression-cisaillement. Ils sont composés de deux pièces métalliques facilitant le montage grâce à une vis supérieure et deux trous de fixation au châssis. Leur conception en “V” permet une grande déflexion statique sous une faible charge, abaissant ainsi leur fréquence propre et les rendant particulièrement adaptés aux moteurs tournant principalement au ralenti. Avec trois raideurs différentes selon les axes X, Y et Z, ces supports offrent une isolation optimisée et une stabilité accrue. L’ajustement maximal recommandé pour le nivellement en hauteur est de 3mm.

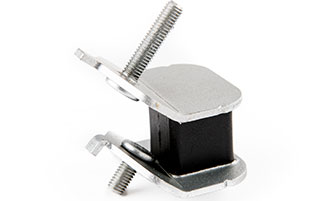

Support Générateur en V         Demande d’un dessin technique

Les supports antivibratoires Générateur en V AMC-Mecanocaucho® sont constitués de deux pièces métalliques symétriquement inclinées, équipées d’une vis de fixation de chaque côté. Contrairement aux supports cylindriques classiques, leur conception permet un montage plus souple, abaissant ainsi la fréquence propre et améliorant l’isolation vibratoire. L’installation en paire et de manière symétrique optimise la stabilité. Ces supports disposent de deux vis de longueurs différentes pour faciliter le montage du moteur sur le châssis. De plus, ils intègrent des agrafes anti-rotation, empêchant toute torsion sous l’effet de couples de serrage élevés, notamment lors d’un montage à l’aide d’outils pneumatiques. Disponibles en deux duretés, ils permettent une atténuation vibratoire supérieure à 90% sur des moteurs monocylindres diesel ou essence tournant à 3000 tr/min.

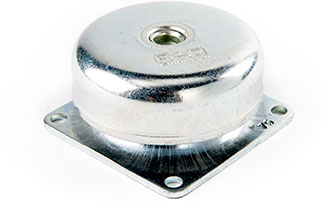

SPS         Demande d’un dessin technique

Les supports antivibratoires SPS AMC-Mecanocaucho® se composent d’une cloche cylindrique extérieure et d’un support intérieur tronconique, séparés par deux pièces élastiques en élastomère. Contrairement aux supports adhérer, ce modèle amortit efficacement les chocs grâce à la friction entre l’élastomère et les parties métalliques. Il fonctionne aussi bien en compression ascendante que descendante, ainsi qu’à 360° dans le sens radial. Bien qu’il ne soit pas optimal pour isoler les basses et moyennes fréquences, il peut être adapté aux environnements exigeants grâce à un choix d’élastomères résistants aux températures élevées, aux huiles, et aux conditions climatiques extrêmes.

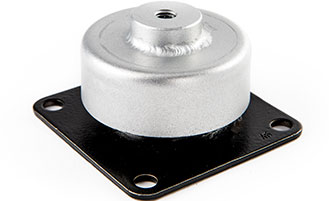

ATP         Demande d’un dessin technique

Les supports antivibratoires ATP AMC-Mecanocaucho® sont conçus pour assurer une isolation efficace contre les vibrations de moyennes et hautes fréquences sur divers types de machines (groupes électrogènes, motopompes, motocompresseurs, groupes hydrauliques, etc.). Ils intègrent une armature supérieure en forme de cloche, protégeant le caoutchouc des projections d’huiles, de carburants, de poussières et autres contaminants. L’élastomère utilisé est un caoutchouc naturel spécialement formulé pour offrir une excellente résistance au vieillissement sous contraintes répétées. Ces supports supportent des charges statiques maximales tout en tolérant des surcharges dynamiques ponctuelles. Leur rigidité est environ quatre fois plus importante dans le sens radial que dans le sens axial.

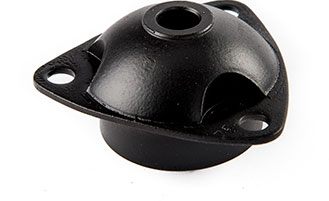

AT         Demande d’un dessin technique

Les supports antivibratoires AT AMC-Mecanocaucho® sont conçus pour l’isolation des moyennes et hautes fréquences. Ils sont constitués d’un anneau en caoutchouc doublement adhéré entre deux armatures tubulaires concentriques. L’armature intérieure est un tube cylindrique, tandis que l’armature extérieure est également tubulaire et intègre une bride avec des trous de fixation. Leur élasticité radiale est environ quatre fois plus grande que leur élasticité axiale, garantissant un amortissement efficace. Disponibles en trois duretés (45Sh, 60Sh et 75Sh), ils permettent une adaptation précise selon la charge et les contraintes vibratoires à absorber.

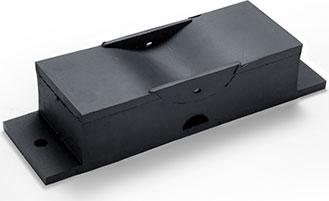

Support de Transformateur         Demande d’un dessin technique

Les supports antivibratoires Support de Transformateur AMC-Mecanocaucho® associent un ressort et un amortisseur en une seule unité compacte, offrant une solution optimale pour l’isolation vibratoire des transformateurs. Son architecture interne comprend une pièce en caoutchouc vulcanisé, adhérer aux deux éléments métalliques qui composent le support. Le caoutchouc naturel utilisé est spécialement formulé pour offrir une excellente longévité. De plus, les parties métalliques bénéficient d’un traitement anticorrosion, garantissant une résistance aux conditions extérieures. Les valeurs de charge indiquées correspondent aux capacités statiques maximales, avec une tolérance aux surcharges dynamiques ponctuelles.

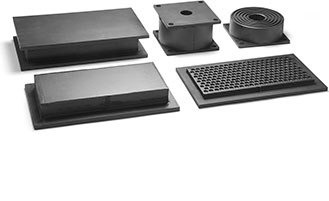

Support de Grande Charge         Demande d’un dessin technique

Les supports antivibratoires Supports de Grande Charge AMC-Mecanocaucho® combinent métal et caoutchouc pour atténuer efficacement les vibrations sur tous types de machines fixes. Conçus pour des applications industrielles lourdes, ils peuvent supporter jusqu’à 15 000 kg par isolateur, garantissant une performance optimale même sous des charges extrêmes.

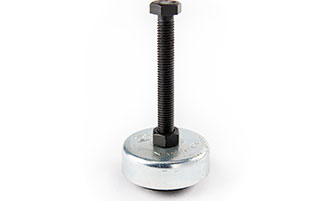

Pied de Machine         Demande d’un dessin technique

Les supports antivibratoires Pieds de Machine AMC-Mecanocaucho® sont conçus pour isoler les machines fixes du sol, évitant ainsi le contact direct et réduisant la transmission des vibrations. Leur installation est simple, ne nécessitant aucun ancrage mécanique. Toutefois, un nivellement précis de la machine est essentiel pour prévenir tout glissement latéral et garantir une stabilité optimale.

Tapis Antivibrations & Blocs         Demande d’un dessin technique

Les supports antivibratoires Tapis & Blocs Antivibratoires AMC-Mecanocaucho® offrent une isolation vibratoire sans nécessiter d’ancrage mécanique. Leur mise en place est facile : pour les tapis il suffit de les découper aux dimensions souhaitées tout en respectant les charges statiques maximum permises et de les positionner sous la machine, avec ou sans adhésif. Toutefois, leur efficacité est limitée pour les fréquences d’interférence inférieures à 30Hz.

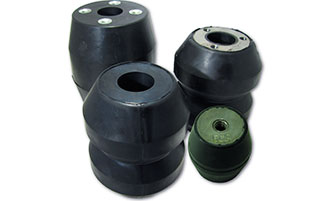

Ressort Élastomérique         Demande d’un dessin technique

Les supports antivibratoires Ressort Élastomérique AMC-Mecanocaucho® sont spécialement conçus pour les applications nécessitant un haut niveau d’isolation vibratoire. Leur conception permet d’atteindre de grandes déflexions statiques, ce qui les rend particulièrement adaptés aux vibrations verticales. Grâce aux propriétés amortissantes du caoutchouc, ils assurent un excellent contrôle des mouvements tout en résistant aux environnements fortement corrosifs.

Ressort Élastomérique Renforcé         Demande d’un dessin technique

Les supports antivibratoires Ressort Élastomérique Renforcé AMC-Mecanocaucho® associent caoutchouc et fibres de textiles pour une durabilité accrue et un entretien minimal. Alternative aux ressorts en acier, ils ne se détériorent pas en milieu humide ou corrosif et offrent une isolation vibratoire exceptionnelle grâce à leurs faibles fréquences naturelles limitant la transmissibilité vibratoire. Leur utilisation réduit considérablement le bruit et les vibrations, prolongeant ainsi la durée de vie des équipements. Température de fonctionnement recommandée : -40°C à +75°C.

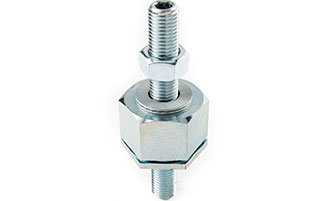

Vis d’ajustement HI-SEC         Demande d’un dessin technique

Le système de réglage en hauteur HI-SEC AMC-Mecanocaucho® est conçu pour offrir un ajustement précis du nivellement tout en garantissant une protection contre la corrosion grâce à son revêtement conforme aux normes DIN 50691/ISO 2081. Cependant, les normes DNV pour les navires et navires rapides (Édition janvier 2016, Point 4, Chapitre 3, Section 1, F202) stipulent que les ajusteurs de hauteur standards ne conviennent pas aux charges dynamiques en raison des moments de flexion cycliques. Par conséquent, le nivellement doit être effectué à l’aide de cales SHIM, méthode recommandée par AMC-Mecanocaucho®. Le système HI-SEC est préconisé uniquement pour les applications nécessitant un ajustement maximum de 5mm à 10mm selon les différents modèles, mais n’est pas adapté aux exigences des organismes de classification navale. Celui-ci permet un ajustement précis avec une portion filetée fin M70.

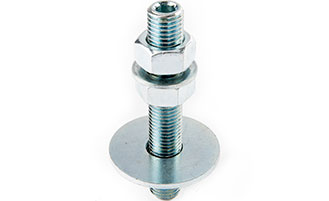

Vis d’ajustement S-HA         Demande d’un dessin technique

Le système de réglage en hauteur S-HA AMC-Mecanocaucho® est conçu pour offrir un ajustement précis du nivellement tout en garantissant une protection contre la corrosion grâce à son revêtement conforme aux normes DIN 50691/ISO 2081. Cependant, les normes DNV pour les navires et navires rapides (Édition janvier 2016, Point 4, Chapitre 3, Section 1, F202) stipulent que les ajusteurs de hauteur standards ne conviennent pas aux charges dynamiques en raison des moments de flexion cycliques. Par conséquent, le nivellement doit être effectué à l’aide de cales SHIM, méthode recommandée par AMC-Mecanocaucho®. Le système S-HA est préconisé uniquement pour les applications nécessitant un ajustement inférieur à 3mm et n’est pas adapté aux exigences des organismes de classification navale.

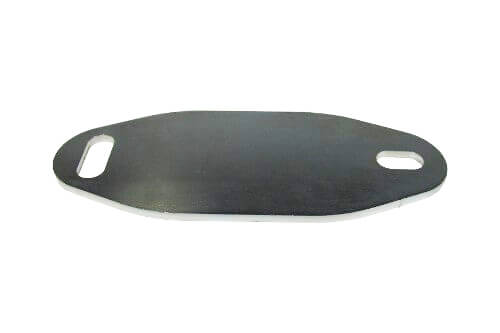

SHIM         Demande d’un dessin technique

Les cales SHIM AMC-Mecanocaucho® sont spécialement conçues pour le nivellement des moteurs marins en remplaçant les systèmes de réglage en hauteur traditionnels. Fabriquées en acier anticorrosion, elles garantissent une résistance optimale aux environnements marins. Contrairement aux systèmes de mise à niveau traditionnels, les SHIM ne sont pas sujettes aux moments de flexion cycliques, réduisant ainsi les risques de rupture. Conformes aux exigences de certification maritime, elles répondent aux règles DNV (Édition janvier 2016, Partie 4, Chapitre 3, Section 1, F202).

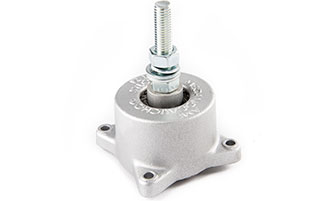

FZM Acier         Demande d’un dessin technique

Les supports antivibratoires FZM Acier AMC-Mecanocaucho® en acier inoxydable sont idéals pour les applications mobiles nécessitant une résistance à des températures élevées pouvant atteindre 300ºC. Leur conception assure une rigidité équilibrée en compression et en traction, ce qui les rend particulièrement adaptés aux vibrations verticales. Ces supports sont dotés d’un système anti-arrachement, d’une bride en fonte d’aluminium pour supporter de fortes charges dynamiques, et d’une maille métallique en acier inoxydable optimisée pour limiter les déplacements relatifs sous contrainte. Grâce à leurs propriétés anticorrosives avancées, ils offrent une performance supérieure aux supports marins traditionnels, garantissant une meilleure stabilité et un amortissement efficace des vibrations.

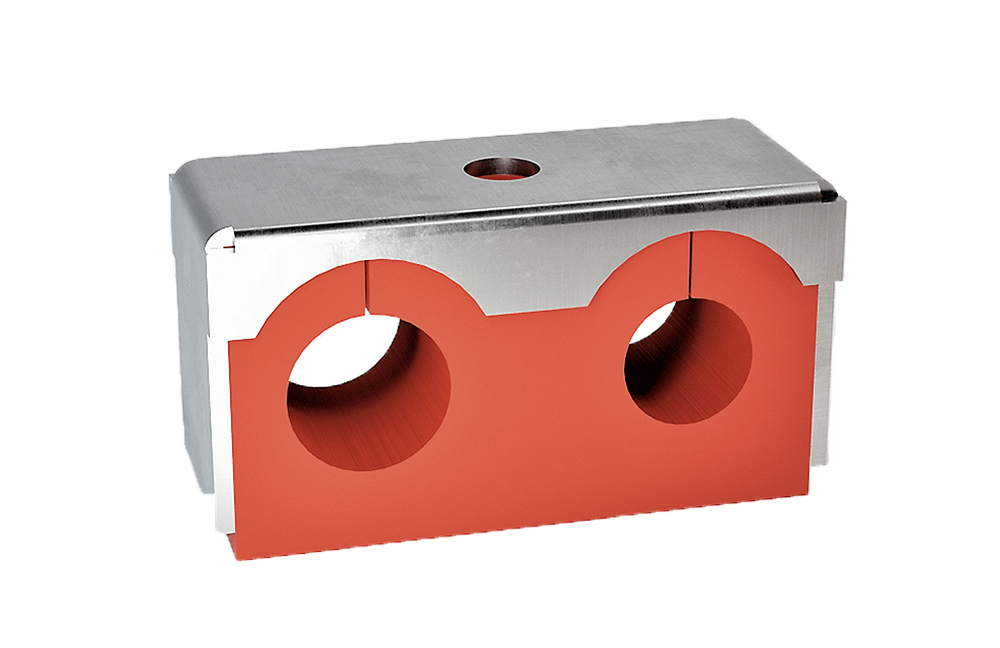

Akustik Pipe          Demande d’un dessin technique

Les supports antivibratoires Austik Pipe AMC-Mecanocaucho® associent une pièce en Sylomer® avec un boîtier en acier pour une isolation optimale des tuyaux rigides et flexibles. Leur conception facilite l’installation grâce à une partie en Sylomer® démontable et un trou unique de fixation. La précharge automatique est assurée par le serrage du boulon jusqu’au contact ferme du boîtier avec la base. Parfaitement adaptés aux applications statiques et dynamiques, ces supports offrent une excellente isolation acoustique, une protection anticorrosion, ainsi qu’un montage multidirectionnel. De plus, leur robustesse garantit un fonctionnement sans entretien et sans vieillissement prématuré.

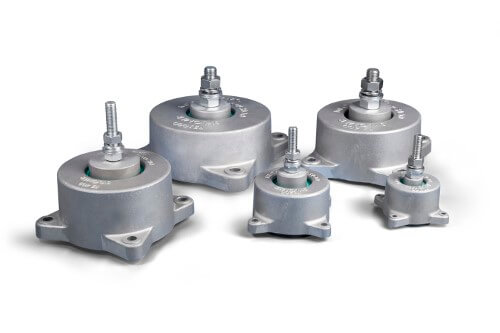

FZ Sylomer®         Demande d’un dessin technique

Les supports antivibratoires FZ Sylomer® AMC-Mecanocaucho® sont conçus avec un élément élastique de Sylomer®. Leur structure interne comprend deux armatures métalliques entourées de ce matériau élastique. L’armature externe est dotée de quatre trous de fixation, garantissant un ancrage sécurisé au châssis. Son diamètre, supérieur à celui de l’armature externe, confère une résistance mécanique accrue contre l’arrachement. Pour les applications mobiles, le FZ Sylomer® AMC-Mecanocaucho® intègre une rondelle jouant un rôle de système anti-arrachement, limitant ainsi le mouvement vertical ascendant en cas de chocs en traction. Grâce à sa construction métallique robuste, ce support est particulièrement adapté aux applications tout-terrain. Ses composants métalliques anticorrosion le rendent également idéal pour une utilisation en extérieur. Enfin, le polyuréthane Sylomer® offre une excellente résistance aux huiles et fonctionne efficacement dans une plage de température allant de -30°C à 70°C.

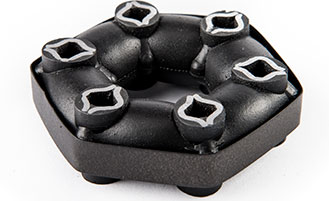

Accouplement Élastique         Demande d’un dessin technique

Les supports AMC Mecanocaucho® type Accouplement élastique sont utilisés pour transmettre le couple d’un arbre menant à un arbre d’entrainement. Un accouplement élastique s’impose lorsque les machines accouplées sont installées sur des supports élastiques.

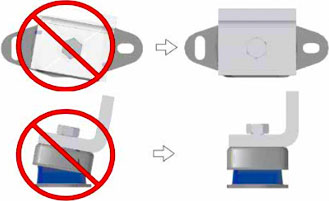

Principes de Montage         Demande d’un dessin technique

Recommandations concernant l’installation des produits AMC Mecanocaucho®.
